Scopriamo insieme come fare riferimento ai file RVT di Revit Project in un assieme di Autodesk Inventor utilizzando AnyCAD for Revit BIM per i produttori di prodotti da costruzione.

Cos’è AnyCAD for Revit?

La capacità di semplificare e condividere i progetti di Inventor in Revit è stata introdotta per la prima volta in Inventor 2010. Ciò ha consentito a molti produttori di prodotti per l’edilizia di progettare i propri prodotti in Inventor e successivamente semplificarli e inserirli nei progetti di Revit.

Poiché il BIM è cresciuto nel corso degli anni, portando a un aumento delle costruzioni prefabbricate, stiamo vedendo sempre più clienti che cercano la possibilità di aprire in modo nativo i modelli Revit direttamente in Inventor. Questo è esattamente quello che abbiamo fatto in Inventor 2021, benvenuto in AnyCAD for Revit.

La tecnologia AnyCAD di Autodesk Inventor consente di fare riferimento a file CAD da altri sistemi CAD nel progetto di Inventor.

A differenza della traduzione di file, AnyCAD non converte il file. Invece, il collegamento al file rimane “attivo”. Quando il file viene aggiornato nel software di creazione CAD nativo, il file verrà aggiornato anche in Inventor.

Ciò significa che puoi lavorare con colleghi che utilizzano altri sistemi CAD, senza dover tradurre i loro file. Dandoti la sicurezza di poter creare riferimenti alla geometria collegati anche con AnyCAD, sapendo che il file collegato verrà aggiornato quando riceverai una nuova versione.

Anycad13

La tecnologia AnyCAD di Autodesk Inventor…

Prometto che non vi sottoporrò a nessuno di quei discorsi “ai miei tempi”, tuttavia, basti dire che la mia carriera professionale è iniziata negli anni a.C. Non quel BC, non sono quel vecchio…piuttosto BC come in Before CAD. La progettazione completa richiedeva molto più lavoro allora, poiché tutto ciò che veniva acquistato o esternalizzato e utilizzato in un progetto doveva essere accuratamente disegnato e rappresentato nei documenti di assemblaggio su cui stavamo lavorando. Ciò significava rintracciare i cataloghi dei prodotti, trovare il componente specifico richiesto e quindi dedicare il tempo a ricrearlo, su larga scala, nei nostri documenti di assemblaggio.

Questo era uno spettacolo frequente nel dipartimento di ingegneria:
Dipartimento Ingegneria

Pensate a questo per un secondo…se avete bisogno di calcoli accurati delle proprietà di massa e se intendete eseguire qualsiasi tipo di analisi dinamica dell’assieme, sia per determinare il comportamento generale del sistema, sia per generare carichi per il sotto assieme o l’analisi a livello di parte, dovete avere una rappresentazione geometrica molto accurata degli assiemi in cui vengono generate quelle forze dinamiche. E questo significa che l’intero assieme, comprese quelle parti di esso che hai “specificato” piuttosto che “progettato”.

Ora…quando è stata l’ultima volta che hai progettato un contatto angolare o un cuscinetto reggispinta? Per quelli di noi che non lavorano per Timken o SKF la risposta a questa domanda è molto probabilmente “mai”.

A seconda di cosa progettiamo, è probabile che almeno il 15-20% del nostro prodotto finito sarà costituito da componenti che acquistiamo o esternalizziamo. In passato, ciò significava passare molto tempo a sfogliare i cataloghi di componenti, come quel poveretto nell’immagine sopra. Con l’avvento degli strumenti di progettazione digitale, queste attività si sono un pò semplificate poiché ora siamo tutti in grado di archiviare quel lavoro in una libreria e riutilizzarlo quando possibile. Ulteriori sviluppi del prodotto, come il Centro contenuti di Inventor, semplificano questo compito, fornendo agli utenti elementi di fissaggio, cuscinetti, componenti dell’albero, ecc.. E gli stessi fornitori hanno iniziato a rendere disponibili download digitali dei loro prodotti, tuttavia, esistono ancora problemi in quanto qualsiasi modifica a le parti fornite dal fornitore, richiedono la rielaborazione di tali dati.

Un ostacolo simile è affrontato da quelle aziende nelle quali, in divisioni diverse, utilizzano strumenti di progettazione diversi, ma specificano e utilizzano componenti delle altre divisioni nei loro progetti. Tradizionalmente, per queste aziende, il trasferimento di formati di file neutri è l’unica soluzione anche per quanto riguarda la condivisione di dati tra le diverse divisioni. Analogamente al problema dei dati del fornitore descritto in precedenza, qualsiasi modifica ai dati di origine richiede una rilavorazione, alcune delle quali potenzialmente significative se sono state apportate modifiche locali a tali dati.

La tecnologia Autodesk AnyCAD è la soluzione a questi problemi.

AnyCAD offre la possibilità di collegarsi ai dati del fornitore, eliminando la necessità di formati di file neutri.

Funzione AnyCAD 3_1
Il vantaggio che AnyCAD fornisce è immediatamente evidente, soprattutto a quegli utenti che rientrano in uno dei due campi sopra descritti. Poiché il collegamento AnyCAD fa riferimento ai dati del fornitore nativo, qualsiasi modifica a tali dati tramite lo strumento di creazione originale si traduce in una trasmissione ai dati di riferimento utilizzati nel file di assieme di Inventor. E, qualsiasi modifica locale a tali dati nel file .iam viene memorizzata in modo indipendente e, pertanto, riapplicata ai dati AnyCAD, dopo un aggiornamento.

Qui per esempio abbiamo un servomotore, che è un assieme PTC Creo nativo, a cui fa riferimento un assieme di Inventor. È stato isolato, insieme ad alcuni dei suoi dispositivi di fissaggio che interferiscono con la flangia di posizionamento sul motore.

Servomotore1

Le funzioni di taglio vengono aggiunte in Inventor per fornire spazio ai dispositivi di fissaggio…modifica locale dei dati AnyCAD di riferimento. Problema risolto.

Servomotore2

Successivamente, il fornitore del servomotore apporta una modifica al design del motore, utilizzando PTC Creo, il loro strumento di creazione originale. In particolare, aggiungono un taglio di scarico alla stessa flangia di posizione che abbiamo modificato in precedenza in Inventor.

servomotore3

La volta successiva che l’assieme viene aperto in Inventor, la modifica, ai dati del fornitore, viene contrassegnata e all’utente viene notificato che è in sospeso un aggiornamento. Poiché le modifiche locali vengono memorizzate a livello di assieme, indipendentemente dai dati di riferimento, la modifica all’istanza AnyCAD viene elaborata, quindi le modifiche locali vengono eseguite in aggiunta a quella.

Servomotore4

Il risultato è a dir poco magico, soprattutto per quegli utenti, che prima di AnyCAD hanno dovuto affrontare modifiche ridondanti dopo gli aggiornamenti dei dati del fornitore. Se siete spesso incaricati di questo tipo di problemi di integrazione dei dati, non posso che consigliare vivamente questo flusso di lavoro con AnyCAD.

AnyCAD for Revit in Inventor 2021

Inventor 2021 estende la funzionalità AnyCAD ai file .RVT del progetto Revit, consentendo di collegarsi in modo associativo ai file .RVT di Revit nativi.

Se sei un produttore di prodotti per l’edilizia, un imprenditore edile o un progettista di layout di fabbrica, devi provare questa nuova funzionalità!

Come funziona AnyCAD for Revit?

All’interno dell’assieme di Inventor, scegli “Posiziona file CAD importato” e cerca il tuo file RVT di Revit.

Il file Revit può essere condiviso con te come file .RVT oppure può essere coordinato tramite i documenti BIM360 o Vault utilizzando il connettore desktop Autodesk.

Quando il file viene aperto, è possibile scegliere “Traduci” per separare tutti i collegamenti al file originale o “Modello di riferimento” per collegare il modello tramite AnyCAD, consentendo l’aggiornamento del file di progetto RVT Revit di riferimento in Inventor in caso di modifica del file del modello di Revit nel futuro.

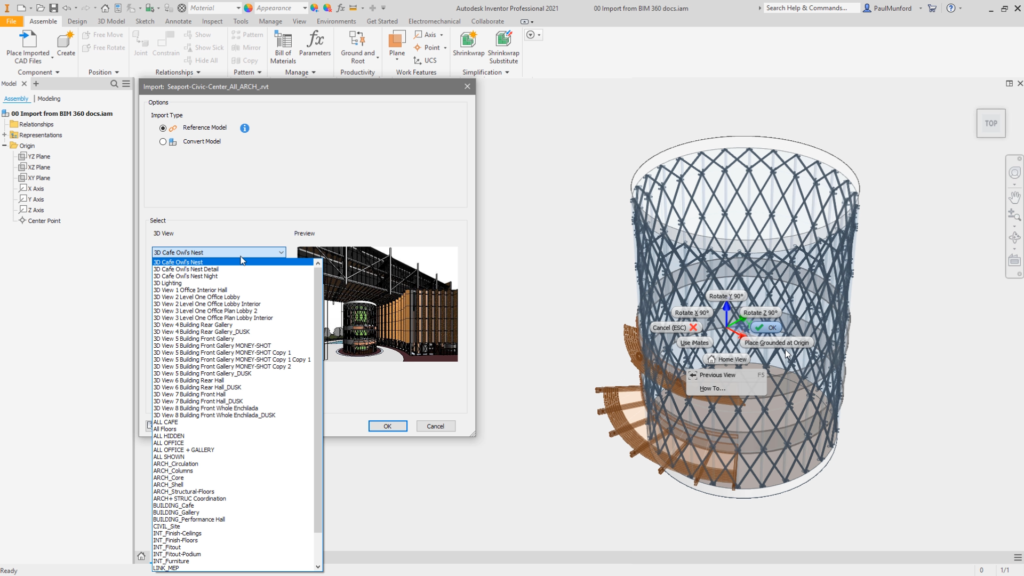

Inventor comprende il formato del file Revit e offrirà una scelta tra le viste 3D contenute nel file Revit.

Se non hai bisogno di TUTTI i dettagli contenuti nel progetto Revit, puoi utilizzare questa funzionalità per scegliere una vista filtrata pre-preparata del progetto.

Funzioni AnyCAD3

Anycad13

Ora posiziona il tuo progetto Revit nel tuo file di assieme. Scegli “Posiziona all’origine” per assicurarsi che i sistemi di coordinate all’interno di Revit e Inventor corrispondano.

È ora possibile creare il progetto in Inventor, utilizzando il progetto Revit come riferimento per assicurarsi che il progetto sia posizionato e dimensionato correttamente rispetto al modello Revit.

Cosa succede se il progetto Revit viene aggiornato?

Se Revit e Inventor sono in esecuzione sullo stesso sistema, noterai che l ‘”Aggiornamento” di Inventor (lampo) viene attivato non appena il file di progetto Revit viene salvato. Potete fare “clic” sul pulsante Aggiorna per aggiornare il modello di Revit e osserverete come il design di Inventor si aggiorna!

Se si riceve il file Revit con altri mezzi, è sufficiente salvarlo sopra la versione originale per attivare l’aggiornamento in Inventor.

Funzioni AnyCAD4

Interoperabilità tra Revit e Inventor

Funzione AnyCAD5

Per aiutare i nostri clienti che producono articoli per il settore edile, abbiamo lavorato duramente per fornire solidi collegamenti tra i nostri strumenti di punta AEC e MFG.

Inventor può generare direttamente famiglie di Revit (RFA) native e file IFC neutri BIM. Inventor può fare riferimento a file DWG AutoCAD 2D tramite “AnyCAD” e ora (nuovo in Inventor 2021) file di progetto 3D Revit.

Quali altri tipi di file supporta Inventor AnyCAD?

formati1
Formati2
